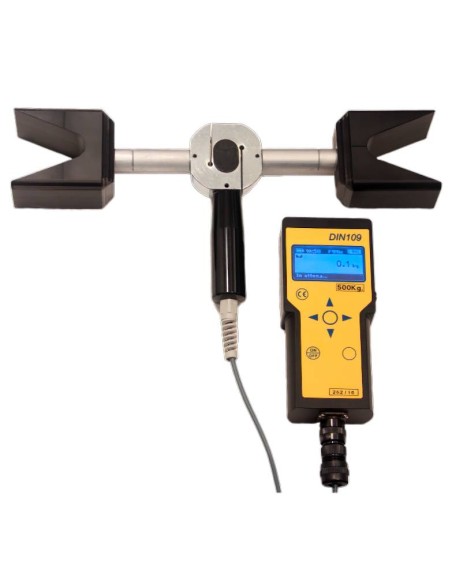

Strumento di Misura Forze di Impatto per Cancelli

Lo strumento oltre a misurare la forza d’impatto alta velocità d’acquisizione, consente di eseguire una registrazione forza / tempo in un file Excel che può essere importato su PC tramite l'uscita USB in dotazione per produrre un grafico su due assi come richiesto dalle norme EN 12453 ed EN12445. La cella di carico è dotata di appoggi removibili e prolunghe di diversa lunghezza.

Tramite il menu è impostabile la frequenza di campionamento desiderata (fino a 2 kHz) e quindi si procede al comando di avvio / fermata di registrazione durante la prova di chiusura. Il software dello strumento genera nella sua memoria un file di Excel in cui sono riportate tutte le letture di forza secondo la frequenza impostata. Successivamente, tramite un cavo USB e un qualunque computer con Windows installato, è possibile scaricare il file di Excel con le misure elencate ed elaborarle. Questa funzione è utile sia per studiare nel dettaglio l’andamento della forza nel tempo sia per calcolare il modulo dell’impulso della forza della porta durante la chiusura. Infatti il valore dell’impulso descrive meglio del semplice valore di picco, le caratteristiche dinamiche della porta. Per le sue caratteristiche il 109I  è impiegato anche per i collaudi di cancelli automatici, portoni e serrande industriali, sistemi di azionamento dinamici in generale.

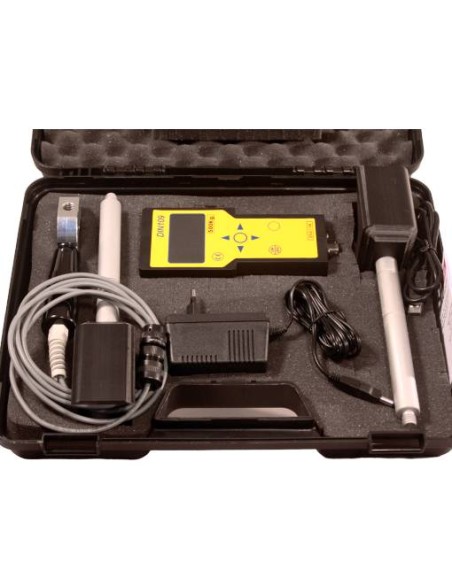

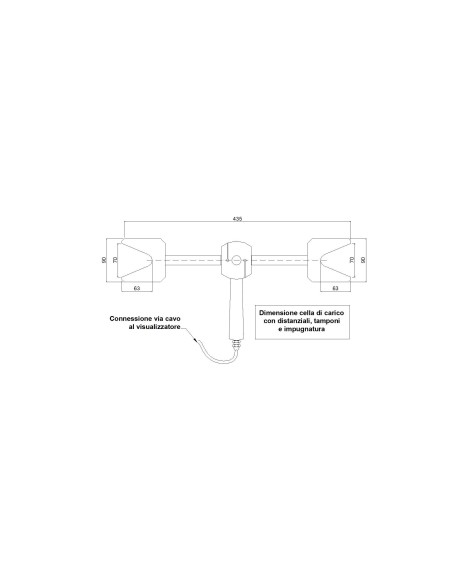

Fornito in kit composto da cello di carico ad estensimetri portata 100 kg, impugnatura, distanziali smontabili, tamponi con sagoma ergonomica e display per visualizzazione / memorizzazione dati, lo strumento è completo di rapporto di taratura riferibile Accredia / LAT.

Sensore: cella di carico CT ad estensimetri; Connessione al display via cavo con connettore. Unità elettronica: funzionamento a batterie ricaricabili, autonomia 40 ore. Portata: 100 kg ;Precisione: 0.2% f.s. ; Sovraccarico ammesso: 150%; Risoluzione: 50 gr

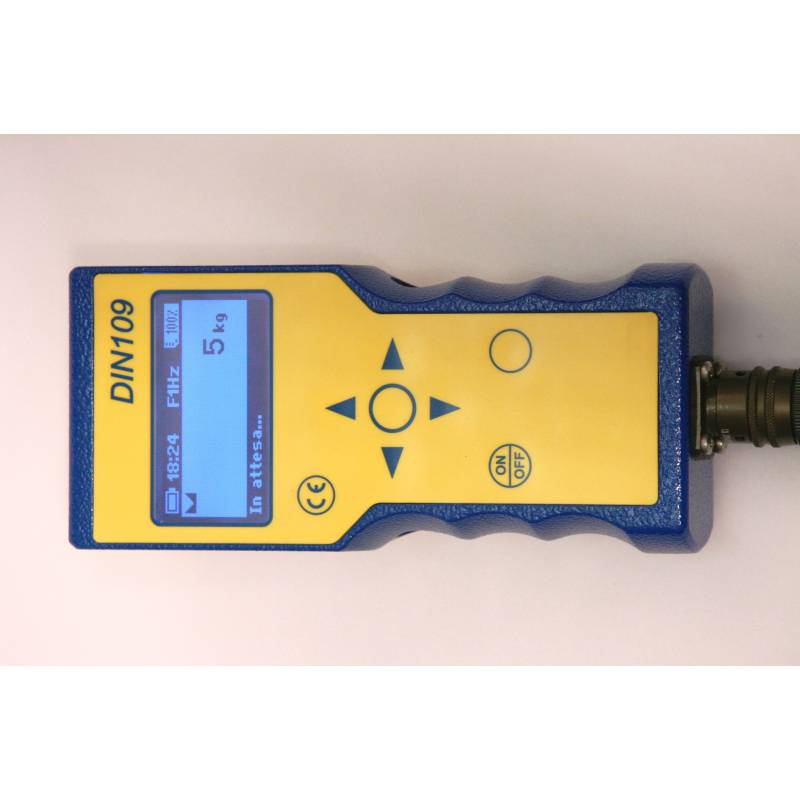

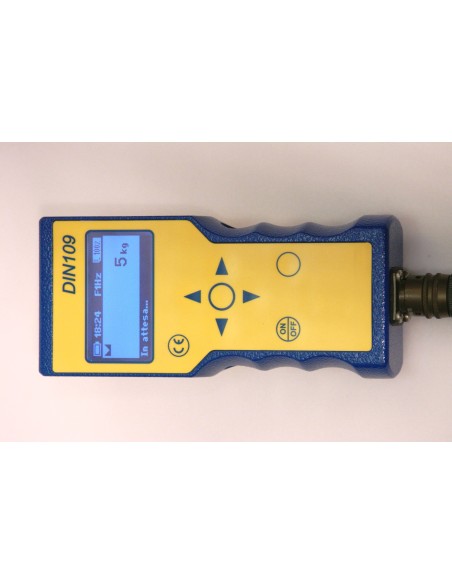

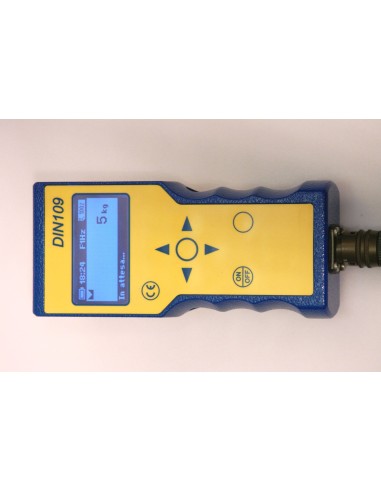

Velocità massima di acquisizione: 2 KHz; Auto spegnimento impostabile. Display grafico 60 x 30 mm; Funzione di acquisizione del picco; Funzione di memorizzazione delle misure con download misure via USB. Elettronica completamente programmabile via tastiera.
