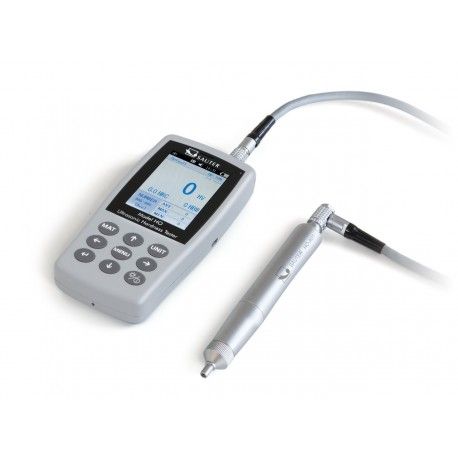

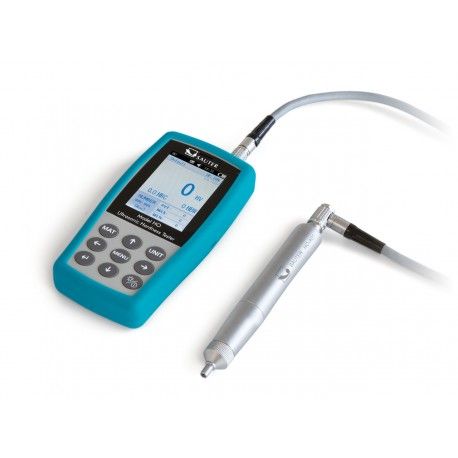

Durometro portatile UCI SAUTER HO

Il durometro ad ultrasuoni Sauter HO è ideale per le prove di durezza mobili, nelle quali è essenziale ottenere risultati rapidi e precisi. Principio di funzionamento : tramite una barra oscillante, che oscilla con la frequenza a ultrasuoni e che viene premuta sull’oggetto di prova con una forza di prova definita. All’estremità inferiore si trova un penetratore Vickers. La sua frequenza di risonanza aumenta appena viene messo a contatto con l’oggetto di prova dalla generazione della compressione. Lo spostamento della frequenza di risonanza che ne deriva viene attribuito alla corrispondente durezza Vickers tramite una rispettiva regolazione sullo strumento.

Il sistema di prova della durezza HO a ultrasuoni si usa soprattutto per la misurazione di piccoli pezzi fucinati, pezzi colati, punti di saldatura, pezzi stampati, utensili colati, cuscinetti a sfere e fianchi di ruote dentate, nonché per effettuare misurazioni dopo l’applicazione di caldo o calore.

Vantaggi rispetto al metodo Rockwell e Brinell: prova non distruttive, grazie al minore carico applicato e quindi solo con un
cratere di penetrazione microscopicamente più piccolo.

Vantaggi rispetto al metodo Vickers: viene a mancare l’impegnativa misurazione ottica. In questo caso si può misurare direttamente sul posto, p.es. un pezzo installato.

Vantaggi rispetto al metodo Leeb: vengono a mancare in larga misura gli elevati requisiti relativi al peso proprio dell’oggetto di prova

Standard normativi: l’apparecchio è conforme alle seguenti norme tecniche: DIN 50159-1-2008; ASTM-A1038-2005;  JB/T9377-2013.

Funzione statistica elementare: visualizzazione del risultato di misurazione, del numero di misurazioni, del valore massimo e
del valore minimo, nonché del valore medio e della tolleranza standard. La memoria dei dati misurati archivia fino a 1000 gruppi di valori misurati, ognuno composto da 20 valori singoli. Calibrazione: L’apparecchio può essere impostato sia per le piastre di confronto della durezza standard sia fino a 20 valori di calibrazione di riferimento. Così è possibile misurare velocemente diversi materiali, senza che lo strumento debba essere di volta in volta impostato in base ai singoli materiali

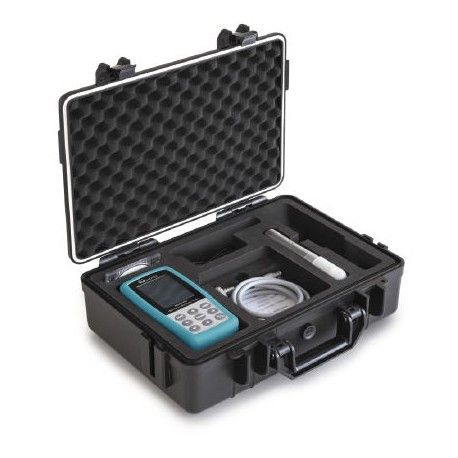

Contenuto di serie fornito : unità display, unità sensore UCI, valigetta per il trasporto, software per il trasferimento dei dati salvati al PC.

Dati tecnici

Campo di misurazione: HRC: 20,3–68; HRB: 41–100; HRA: 61-85,6; HV: 80–1599; HB: 76–618; Resistenza alla trazione: 255–2180 N/mm2.

Precisione: ± 3 HV; ± 1,5 HR; ± 3 % HB. Tempo di misurazione: regolabile da 1-5 sec. Unità visualizzate : HRC, HV, HBS, HBW, HK, HRA, HRD, HR15N, HR30N, HR45N, HS,HRF, HR15T, HR30T, HR45T, HRB. Funzionamento ad accumulatore interno, di serie, autonomia fino a 12 h senza retroilluminazione. Peso minimo dell’oggetto di prova: 300 g per la misurazione diretta con il sensore (compreso); 100 g con l’anello di supporto (opzionale). Spessore minimo oggetto di prova: 1 mm. Superficie di misurazione minima consigliabile ca. 5×5 mm.
