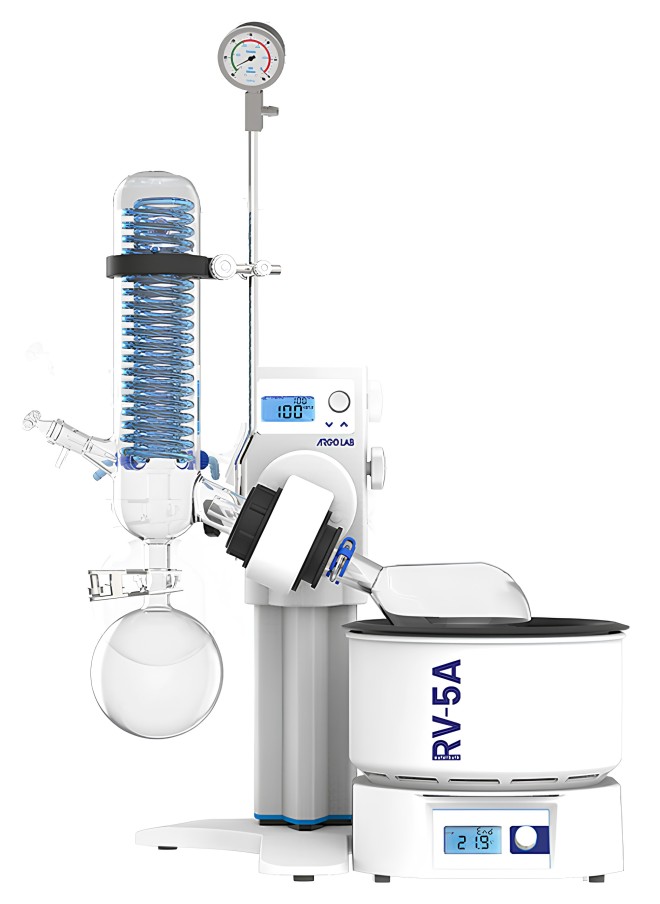

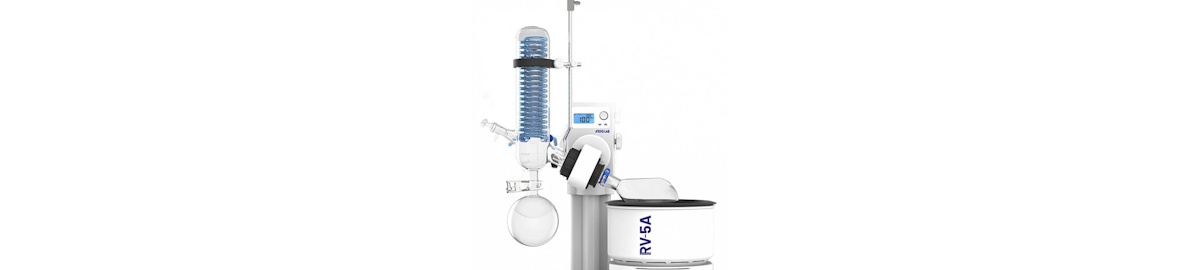

L’evaporatore rotante, spesso chiamato rotavapor, è uno strumento progettato per eseguire evaporazioni e distillazioni sotto vuoto in modo controllato.
Il suo utilizzo consente di:
concentrare soluzioni
recuperare solventi
purificare composti chimici
preparare campioni per analisi successive
La riduzione della pressione nel sistema abbassa il punto di ebollizione dei solventi, permettendo l’evaporazione a temperature inferiori rispetto alla pressione atmosferica. Questo è fondamentale per preservare sostanze sensibili al calore.
Il principio di funzionamento combina quattro elementi fondamentali che lavorano insieme per rendere il processo efficiente.
Il campione viene inserito in un pallone di evaporazione collegato a un motore che lo mantiene in rotazione continua.
La rotazione produce un sottile film liquido sulla superficie interna del vetro, aumentando la superficie di evaporazione e migliorando lo scambio termico.
Questo consente di:
accelerare il processo di evaporazione
ridurre il rischio di ebollizione violenta
ottenere una distillazione più uniforme.
Il pallone ruotante è immerso in un bagno riscaldante, generalmente ad acqua o olio.
Il bagno consente di mantenere una temperatura stabile e controllata, fornendo l’energia necessaria all’evaporazione del solvente.
Tipicamente:
bagno ad acqua → fino a circa 100°C
bagno ad olio → fino a circa 180°C
Il sistema è collegato a una pompa da vuoto che riduce la pressione interna.
Ridurre la pressione significa:
abbassare il punto di ebollizione del solvente
accelerare l’evaporazione
ridurre l’esposizione del campione a temperature elevate.
Questo rende l’evaporatore rotante ideale per lavorare con composti termolabili.
I vapori generati durante l’evaporazione vengono convogliati nel condensatore, dove vengono raffreddati tramite un fluido refrigerante.
Il solvente condensato scorre nel pallone di raccolta, consentendo il recupero del solvente evaporato e impedendo la dispersione di vapori nel laboratorio.
Un evaporatore rotante non lavora mai da solo.
Per ottenere prestazioni ottimali è necessario completare il sistema con alcuni accessori fondamentali.

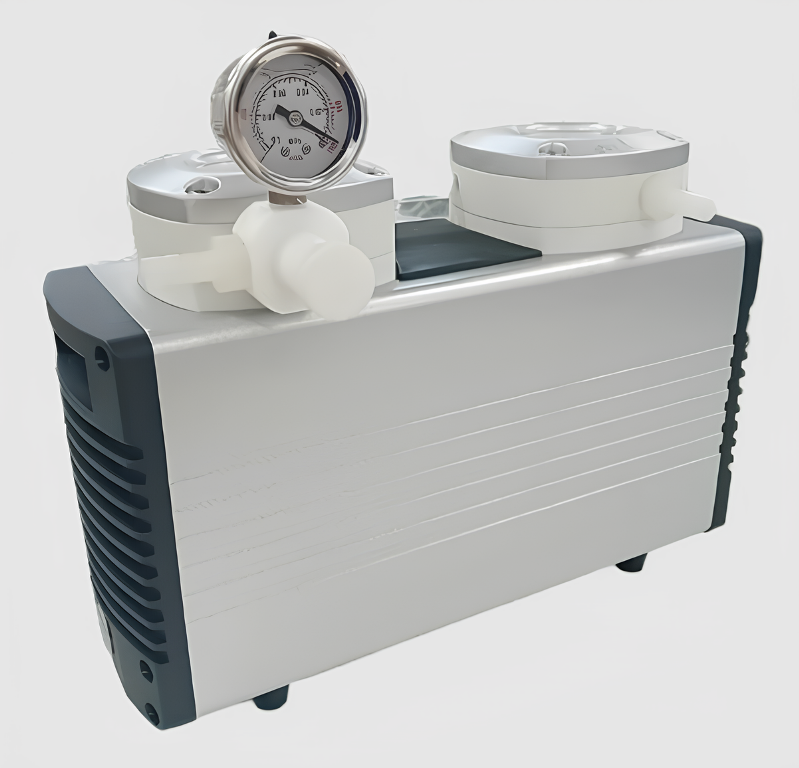

La pompa da vuotoè uno dei componenti più importanti del sistema.
Serve per ridurre la pressione all’interno dell’apparato di distillazione e permettere l’evaporazione a temperature più basse.
Le pompe da laboratorio moderne utilizzano spesso tecnologia a membrana, che offre diversi vantaggi:
funzionamento silenzioso
elevata resistenza chimica ai solventi
bassa manutenzione
vuoto stabile durante la distillazione
Una pompa adeguata migliora sensibilmente velocità ed efficienza dell’evaporazione.
Il chiller da laboratorioraffredda il condensatore dell’evaporatore rotante.
Il fluido refrigerante circola continuamente nel condensatore, permettendo di trasformare i vapori di solvente in liquido.
Un sistema di raffreddamento stabile consente di:
migliorare la condensazione dei solventi
ridurre le perdite di vapori
aumentare la sicurezza del laboratorio
ottenere distillazioni più efficienti.
Nei laboratori professionali i chiller sostituiscono spesso l’acqua di rete, garantendo maggiore stabilità e controllo della temperatura.

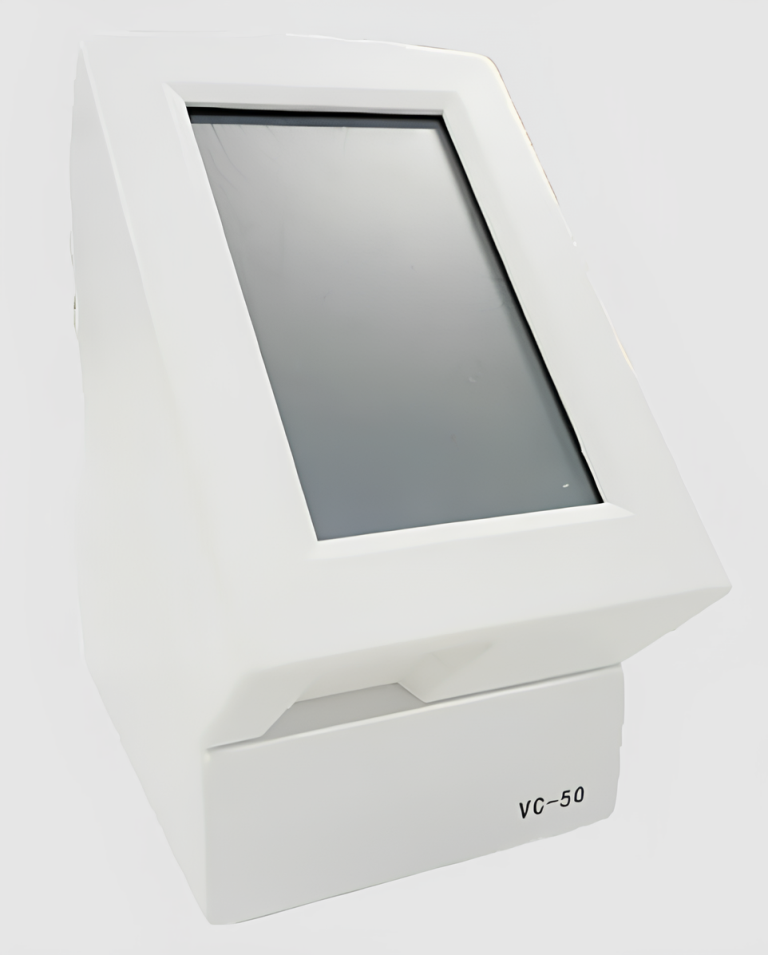

Il regolatore di vuotoconsente di controllare con precisione la pressione durante il processo di evaporazione.
Grazie ai sensori di pressione e alla gestione automatica della valvola, permette di mantenere costante il livello di vuoto durante tutte le fasi della distillazione.
I vantaggi principali sono:
maggiore riproducibilità dei processi
protezione dei campioni sensibili
migliore controllo della distillazione
ottimizzazione dei tempi di evaporazione.
Gli evaporatori rotanti sono strumenti essenziali nel campo deglistrumenti di laboratorio chimico, in molti ambiti scientifici e industriali.
Tra i principali settori di utilizzo troviamo:
laboratori chimici
industria farmaceutica
ricerca universitaria
industria cosmetica
settore alimentare
laboratori di controllo qualità.
Vengono utilizzati soprattutto per:
concentrazione di soluzioni
recupero solventi
distillazione di composti volatili
preparazione di campioni analitici.
Quando si seleziona un evaporatore rotante è importante valutare alcuni parametri chiave:
capacità dei palloni di evaporazione
velocità di rotazione
temperatura del bagno riscaldante
compatibilità con pompe da vuoto
sistema di raffreddamento del condensatore.
Un sistema completo composto da evaporatore, pompa da vuoto e chiller consente di ottenere le migliori prestazioni operative.
Quando si lavora con solventi o campioni sensibili al calore, molti laboratori si chiedono quale sia la differenza tra un evaporatore rotante e una distillazione tradizionale eseguita con apparecchiature classiche.
La differenza principale riguarda velocità, controllo del processo e temperatura di lavoro.
| Caratteristica | Evaporatore Rotante | Distillazione Tradizionale |
|---|---|---|
| Tipo di processo | Distillazione sotto vuoto con rotazione | Distillazione a pressione atmosferica |
| Temperatura di evaporazione | Più bassa grazie al vuoto | Più alta |
| Velocità di evaporazione | Molto rapida | Più lenta |
| Controllo del processo | Elevato | Limitato |
| Recupero solvente | Efficiente e continuo | Dipende dalla configurazione |
| Sicurezza operativa | Maggiore | Inferiore |
| Riproducibilità | Alta | Variabile |
| Applicazioni tipiche | Laboratori chimici, farmaceutici, R&D | Didattica o processi semplici |
Nella maggior parte dei laboratori moderni l’evaporatore rotante è diventato lo standard perché consente di:
ridurre la temperatura di evaporazione
proteggere campioni termolabili
accelerare la distillazione
migliorare il recupero dei solventi
ottenere risultati più riproducibili.
Per questo motivo è oggi uno degli strumenti più utilizzati nei laboratori di chimica, farmaceutica, cosmetica e ricerca universitaria.

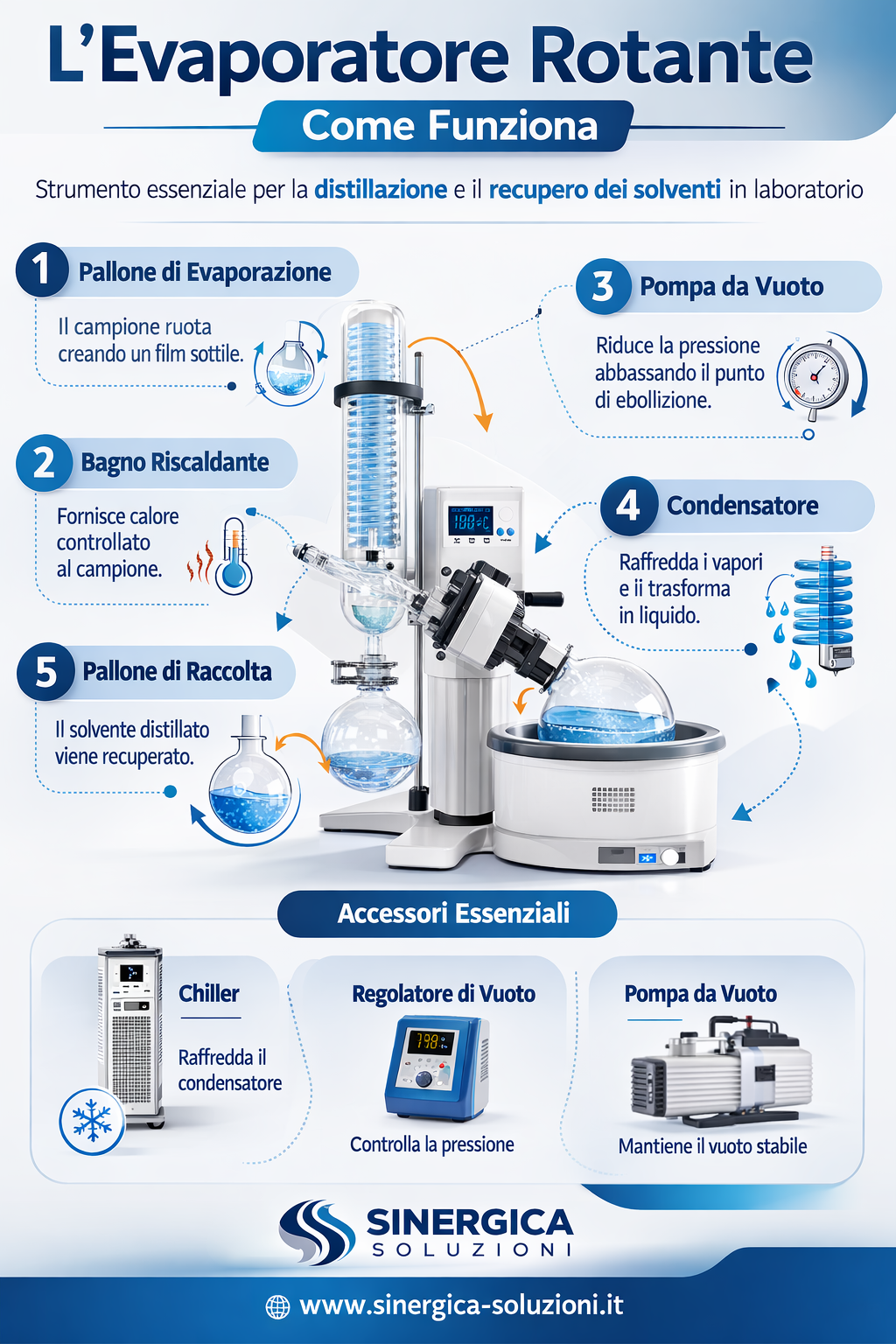

Per comprendere meglio il funzionamento di un evaporatore rotante è utile osservare il percorso che compie il solvente durante il processo di evaporazione e condensazione.
Un sistema di evaporazione rotante è composto da diversi elementi che lavorano insieme per ottenere una distillazione efficiente.
Il campione da trattare viene inserito nel pallone di evaporazione, generalmente realizzato in vetro borosilicato.
Il pallone viene collegato all’asse di rotazione dello strumento e immerso parzialmente nel bagno riscaldante.
Il motore dell’evaporatore mette in rotazione il pallone a velocità regolabile.
La rotazione crea un sottile film liquido sulle pareti del vetro che:
aumenta la superficie di evaporazione
migliora lo scambio termico
riduce il rischio di ebollizione violenta.
Il pallone ruotante viene immerso in un bagno termostatico, che può essere ad acqua o ad olio.
Il bagno fornisce l’energia necessaria per far evaporare il solvente contenuto nel campione.
Le temperature tipiche sono:
bagno ad acqua → fino a circa 100°C
bagno ad olio → fino a circa 180°C
Una pompa da vuoto collegata al sistema riduce la pressione interna.
Questo abbassa il punto di ebollizione del solvente, permettendo l’evaporazione a temperature più basse rispetto alla pressione atmosferica.
I vapori di solvente generati nel pallone vengono convogliati nel condensatore.
Qui il solvente viene raffreddato grazie alla circolazione di fluido refrigerante proveniente da:
acqua di rete
oppure un chiller da laboratorio.
Una volta condensato, il solvente scorre nel pallone di raccolta, dove può essere recuperato.
Questo consente di:
riutilizzare il solvente
evitare dispersioni nell’ambiente di lavoro
migliorare l’efficienza del processo.
Nonostante sia uno strumento molto diffuso, molti laboratori commettono errori che possono ridurre l’efficienza del processo o addirittura danneggiare il sistema.
Ecco i più comuni.
Uno degli errori più frequenti è applicare il vuoto troppo velocemente.
Questo può provocare il fenomeno chiamato bumping, cioè un’ebollizione violenta del campione.
Applicare il vuoto in modo graduale, controllando sempre la stabilità dell’evaporazione.
Molti operatori aumentano eccessivamente la temperatura del bagno per accelerare il processo.
Questo può causare:
degradazione dei campioni
decomposizione di composti sensibili
perdita di qualità del prodotto.
Regolare sempre temperatura e vuoto insieme, mantenendo la temperatura più bassa possibile.
Se il condensatore non è raffreddato correttamente, i vapori di solvente potrebbero non condensare completamente.
Questo provoca:
perdita di solvente
vapori nel laboratorio
riduzione dell’efficienza del processo.
Utilizzare preferibilmente un chiller da laboratorio, che garantisce raffreddamento stabile.
Un pallone di evaporazione troppo pieno riduce l’efficienza della rotazione e può causare schiuma o ebollizione instabile.
Il pallone dovrebbe essere riempito al massimo per il 40–50% del volume.
La vetreria utilizzata negli evaporatori rotanti lavora sotto vuoto e può essere soggetta a stress meccanico.
Crepe o difetti possono provocare rotture o implosioni.
Controllare sempre:
pallone di evaporazione
condensatore
giunti e guarnizioni.
Quando si utilizza un evaporatore rotante è importante impostare correttamente temperatura del bagno, livello di vuoto e velocità di rotazione in funzione del solvente utilizzato.
Una corretta combinazione di questi parametri permette di ottenere:
evaporazione più rapida
maggiore stabilità del processo
protezione dei campioni sensibili
migliore recupero del solvente.
La tabella seguente riporta valori indicativi comunemente utilizzati in laboratorio.
| Solvente | Temperatura bagno | Vuoto indicativo | Velocità rotazione |
|---|---|---|---|
| Metanolo | 35–40°C | 300–400 mbar | 120–160 rpm |
| Etanolo | 40–50°C | 200–300 mbar | 120–160 rpm |
| Acetone | 30–40°C | 400–500 mbar | 120–160 rpm |
| Diclorometano | 25–30°C | 500–600 mbar | 100–140 rpm |
| Esano | 40–50°C | 300–400 mbar | 120–160 rpm |
| Toluene | 60–80°C | 80–150 mbar | 120–160 rpm |
| Acetonitrile | 40–50°C | 200–300 mbar | 120–160 rpm |
| Acqua | 70–90°C | 20–100 mbar | 140–180 rpm |
Nota: i valori possono variare in funzione della composizione della soluzione, del volume del campione e dell’efficienza del sistema di vuoto e raffreddamento.
Per ottenere le migliori prestazioni da un evaporatore rotante è utile seguire alcune buone pratiche operative.
Applicare il vuoto lentamente permette di evitare il fenomeno di bumping (ebollizione improvvisa del campione).
La temperatura del bagno non dovrebbe essere l’unico parametro utilizzato per accelerare l’evaporazione.
È preferibile bilanciare:
temperatura
livello di vuoto
velocità di rotazione.
Un condensatore raffreddato in modo stabile consente di recuperare quasi completamente il solvente evaporato.
Per questo motivo nei laboratori professionali si utilizza spesso un chiller a ricircolo invece dell’acqua di rete.
Il volume del campione non dovrebbe superare il 40–50% della capacità del pallone di evaporazione.
Questo garantisce una rotazione efficiente e riduce il rischio di schiuma o ebollizione irregolare.
Quando si avvia un evaporatore rotante è consigliabile seguire questa sequenza operativa:
Questa procedura permette di ottenere una evaporazione stabile e controllata fin dall’inizio del processo.
Queste sono alcune delle domande più frequenti che ricercatori e tecnici di laboratorio pongono quando devono scegliere o utilizzare un evaporatore rotante.
Un evaporatore rotante serve per evaporare solventi, concentrare soluzioni e recuperare solventi sotto vuoto in modo rapido e controllato.
È uno strumento molto utilizzato nei laboratori per preparare campioni prima di analisi chimiche o per purificare sostanze.
Il vuoto consente di abbassare la temperatura di ebollizione dei solventi.
Questo permette di evaporare i solventi più velocemente e a temperature più basse, evitando la degradazione di composti sensibili al calore.
La distillazione semplice avviene generalmente a pressione atmosferica e richiede temperature più elevate.
L’evaporatore rotante invece utilizza vuoto e rotazione del pallone, rendendo il processo più rapido, controllato ed efficiente.
Sì, per ottenere i migliori risultati è necessario collegare l’evaporatore rotante a una pompa da vuoto da laboratorio.
La pompa consente di ridurre la pressione all’interno del sistema e migliorare l’efficienza dell’evaporazione.
Non è sempre obbligatorio, ma è fortemente consigliato.
Un chiller o refrigeratore a ricircolo permette di raffreddare il condensatore in modo stabile e migliorare il recupero dei vapori di solvente.
Gli evaporatori rotanti possono essere utilizzati con molti solventi comuni di laboratorio, tra cui:
etanolo
metanolo
acetone
diclorometano
esano
solventi organici volatili.
La compatibilità dipende dalla resistenza chimica della vetreria e delle guarnizioni.
L’evaporatore rotante è uno degli strumenti più versatili e indispensabili nei laboratori moderni.
La combinazione di:
rotazione del pallone
riscaldamento controllato
vuoto
raffreddamento del condensatore
permette di eseguire processi di distillazione ed evaporazione efficienti, rapidi e riproducibili.
Per ottenere risultati ottimali è sempre consigliabile utilizzare lo strumento insieme a pompa da vuoto, chiller e regolatore di pressione, creando un sistema completo di evaporazione sottovuoto.
Scopri la gamma completa dievaporatori rotanti e accessori disponibili nel nostro shop.
